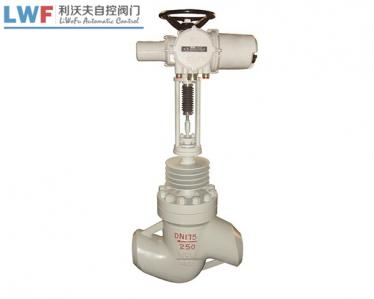

T947H電動套筒調節閥?

浙江利沃夫自控閥門科技有限公司提供的T947H電動套筒調節閥?是由SKZ和閥體兩部分組成，應用于中壓鍋爐的給水管道上。T947H電動調節閥制造商可根據您的需求為您提供套筒調節閥型號、圖片、價格等參數。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

電動調節閥制造商生產的T947H電動套筒調節閥是由SKZ和閥體兩部分組成。電動套筒調節閥應用于中壓鍋爐的給水管道上，供調節鍋爐給水流量用。T947H電動套筒調節閥具有流阻小、容量大、噪聲低和調節動作靈敏、平穩等特點，廣泛應用于火電、化工、輕紡、冶金等行業自動控制系統中。

T947H電動套筒調節閥閥內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

電動套筒調節閥零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti

閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

推桿、襯套：2Cr13

墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片

口徑：DN25-300

壓力：1.6-10.0MPa

材質：鑄鋼、鉻鉬鋼、不銹鋼

T947H電動套筒調節閥應用

電動套筒調節閥由帶有PS，3810，ZAZ，DKZ和其他系列電動執行器的套筒閥組成。電動執行器具有伺服系統，無需配備伺服放大器，輸入控制信號（4-20mA DC或1-5VDC）和單相電源來控制操作，壓力，流量，溫度，液位等。您可以調整參數。閥芯穩定性好，不易振動，噪聲靈敏度低，允許壓差大，采用易于連接，流量系數大的平衡閥芯結構，電動套筒調節閥廣泛用于對泄漏有嚴格要求的電源。

T947H電動套筒調節閥特點

1、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。

2、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。

3、閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。

4、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準(零泄漏)。

5、伺服放大器采用深度動態負反饋，可提高自動調節精度。

6、電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。

7、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。

T947H電動套筒調節閥技術參數

公稱通徑DN(mm)			3/4”	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv	單座	P	0.08～0.8	1.2～5.0	8	12	20	32	50	80	120	200	280	450
	雙座	N			10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	M			15		20	30		75	115		240	350
公稱壓力(MPa)			1.6 4.0 6.0
行程			10		16		25		40			60			100
電動執行器型號			DKZ-310/310C						DKZ-410/410C/510/510C						DKZ-510/510C
信號			Ⅱ型0-10mA DC Ⅲ型4-20mA DC
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
流量特性			直線百分比
可調范圍			30:1
電源電壓			220VAC 50～60Hz
作用方式			電開式（K）電閉式（B）

電動套筒調節閥T947H主要零件材料

件號	1	2	3	4	5
零件名稱	閥體	閥芯	套筒	支架	閥桿
材料	WCB	1Cr18N9Ti	1Cr18N9Ti	WCB	38CrMoALA

電動套筒調節閥T947H主要外形尺寸和連接尺寸

型號	公稱通徑DN	L	H	D	D1	D2	b	Z-d	重量kg
T947H-100	50	300	805	195	145	88	28	4-φ25	97.7
	80	380	863	230	180	121	34	8-φ25	112.6
	100	430	877	265	210	150	38	8-φ30	137.5
T647H-100	80	380	928	230	180	121	34	8-φ25	97
T47H-100	50	300	525	195	145	88	28	4-φ25	40.53
T47H-100	100	430	590	265	210	150	38	8-φ30	98.9
T947H-64C	50	300	805	175	135	88	26	4-φ23	90.8
	80	380	863	210	170	121	30	8-φ23	102.3
	100	430	877	250	200	150	32	8-φ25	125.6
