您當前的位置:首頁 / 產品展示 / 切斷閥 / ZMBX氣動三通切斷閥
所屬分類： 切斷閥
浙江利沃夫自控閥門專業生產ZMBX氣動三通切斷閥，多年以來一直打造好的切斷閥品牌，生產出好的切斷閥，備受客戶的喜愛，歡迎來電咨詢:13738330777
產品詳情

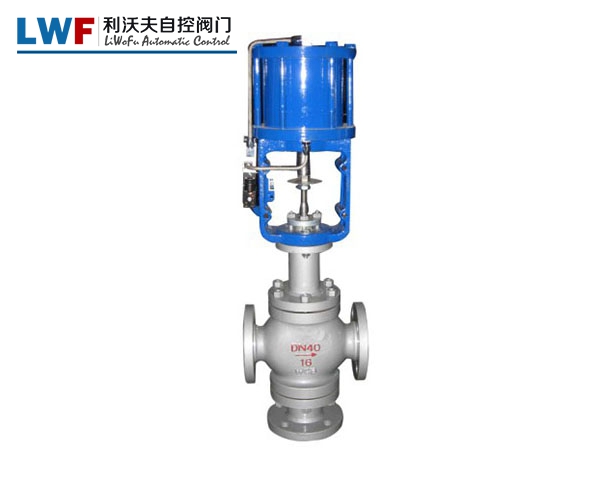

氣動三通切斷閥采用頂部導向結構，配有多彈簧執行機構。它具有結構緊湊、重量輕、動作靈敏、S型流線型流體通道、壓降損失小、閥門容量大、拆裝方便等優點。
氣動三通切斷閥接收調節器發出的信號，切斷、開啟或改變介質的流動方向，以實現壓力、流量、溫度、液位等工藝參數的自動控制。廣泛應用于石油化工、冶金、電力、輕工、紡織等各工業領域制造過程的自動化和遠程控制系統。
1、切斷閥采用多彈簧執行機構，與三柱調節機構相連，整體高度降低30％右。您可以減輕約30％重量。
2、閥體根據流體力學原理設計了截面均勻的低流阻流道，額定流量系數提高30％。
3、閥內件密封有兩種，緊密封和軟密封。緊密型采用表面硬化合金制成，軟密封型采用軟質材料制成，在關閉狀態下具有優良的密封性能。
4、平衡閥內件增加了切斷閥的允許壓差。
5、波紋管密封式將活動閥桿完全密封，阻斷了適度泄漏的可能性。
6、活塞式執行器，操作力和壓差大。
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量 系數KV | 單座、雙座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
| 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||
| 公稱壓力PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||||
| 額定行程 | 8 | 12 | 20 | 25 | 40 | 50 | |||||||
| 很好面積(cm2) | ZMQ型 | 100 | 200 | 400 | 600 | 1000 | |||||||
| ZSQ型 | 100 | 125 | 160 | 250 | |||||||||
| 允許泄 漏量 | 硬密封 1/h | 一般：10-4 X 閥額定容量;嚴密型：?jiǎn)巍㈦p座：1.2X10 -7，套筒 5X10 -6 X 閥額定容量 | |||||||||||
| 軟密封 | VI級 | ||||||||||||
| 允許壓差(MPa) | ZMQP(N)正作用 | 6.4 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.60 | 0.69 | 0.39 |
| ZMQP(N)反作用 | 6.4 | 6.4 | 3.88 | 2.47 | 2.91 | 1.77 | 2.03 | 1.32 | 0.83 | 0.80 | 0.92 | 0.52 | |
| ZSQP(N) | 6.4 | 6.1 | 3.5 | 2.3 | 3.0 | 1.9 | 1.9 | 1.5 | 0.93 | 0.84 | 0.65 | 0.47 | |
| ZMSQ(M) | 公稱壓力 | ||||||||||||
| 信號壓力(Kpa) | ZMQ | 0或250 | |||||||||||
| ZSQ | 0或400～600 | ||||||||||||
