電動三通調節閥分類及結構特點

發布日期：[2021-12-30] 本文關鍵詞：電動三通調節閥點擊率：

【摘要】電動三通調節閥廣泛應用于Jing確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。接下來由利沃夫電動調節閥廠家介紹一下電動三通調節閥分類及結構特點。

電動三通調節閥特點及應用

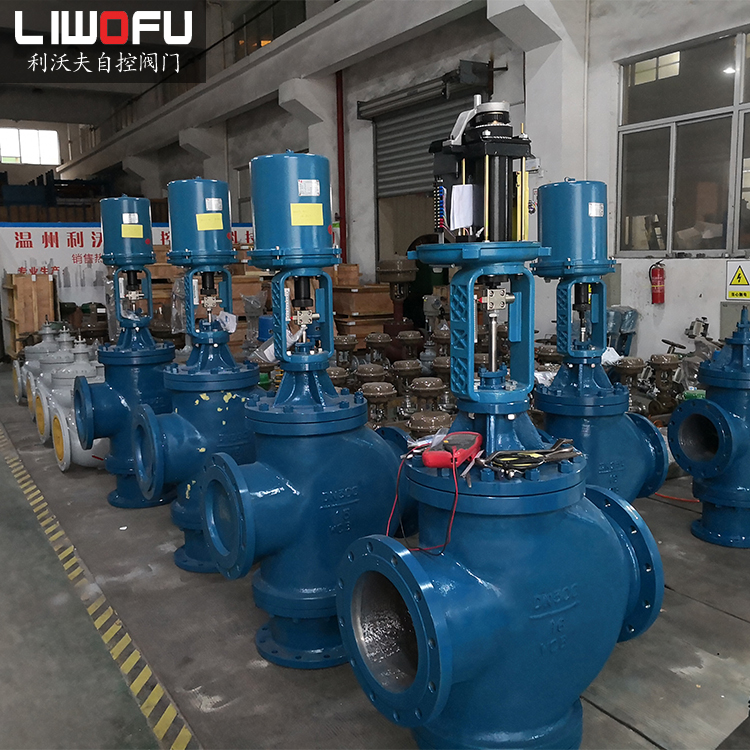

電動三通調節閥，是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性Jing確，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于Jing確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。

電動三通調節閥是自主設計、開發、制造的一款產品，依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，不需要外接電源和二次儀表。這種自力式調節閥都利用閥輸出端的反饋信號（壓力、壓差、溫度）通過信號管傳遞到執行機構驅動閥瓣改變閥門的開度，達到調節壓力、流量、溫度的目的。這種調節閥又分為直接作用式和間接作用式兩種。直接作用式又稱為彈簧負載式，其結構內有彈性元如：件彈簧、波紋管、波紋管式的溫包等，利用彈性力與反饋信號平衡的原理。間接作用式調節閥，增加了一個指揮器（先導閥）它起到對反饋信號的放大作用然后通過執行機構，驅動主閥閥瓣運動達到改變閥開度的目的。

電動三通調節閥結構特點

電動三通調節閥按流體的作用方式分為合流閥和分流閥兩類。合流閥有兩個入口，合流后從一個出口流出。分流閥有一個流體入口，經分流成兩股流體從兩個出口流出。合流三通調節閥的結構與分流三通調節閥的結構類似。其特點如下：

1、電動三通調節閥有兩個閥芯和閥座，結構與雙座閥類似。但電動三通調節閥中，一個閥芯與閥座間的流通面積增加時，另一個閥芯與閥座間的流通面積減少。而雙座閥中，兩個閥芯和閥座間的流通面積是同時增加或減少的。

2、電動三通調節閥的氣開和氣關只能通過選擇執行機構的正作用和反作用來實現。雙座閥的氣開和氣關的改變可直接將閥體或閥芯與閥座反裝米買現。

3、電動三通調節閥用于需要流體進行配比的控制系統時，由于它代替一個氣開控制閥和一個氣關控制閥，因此，可降低成本并減少安裝空間。

4、電動三通調節閥也用于旁路控制的場所，例如，一路流體通過換熱器換熱，另一路流體不進行換熱。當電動三通調節閥在換熱器前時，采用分流三通調節閥；當三通調節閥安裝在換熱器后時，采用合流電動三通調節閥。由于安裝在換熱器前的三通閥內流過的流體有相同溫度，因此，泄漏量較小；安裝在換熱器后的三通閥內流過的流體有不同的溫度，對閥芯和閥座的膨脹程度不同，因此，泄漏量較大。通常，兩股流體的溫度差不宜超過150℃。

采用閥籠結構的三通調節閥，帶平衡孔，采用閥籠導向。因此，可大大降低不平衡力。早期的三通調節閥采用圓筒薄壁窗口，用閥芯側面導向，雖然可減小不平衡力，但在一股流體接近關閉(流關流向)時，仍有較大的不平衡力，而且，隨閥門開度的變化，不平衡力變化，采用帶平衡孔的閥籠結構，可使不平衡力消除，并有阻尼作用，有利于控制閥的穩定運行。

由于電動三通調節閥的泄漏量較大，在需要泄漏量小的應用場合，可采用兩個控制閥(和二通接管)進行流體的分流，或合流，或進行流體的配比控制。
