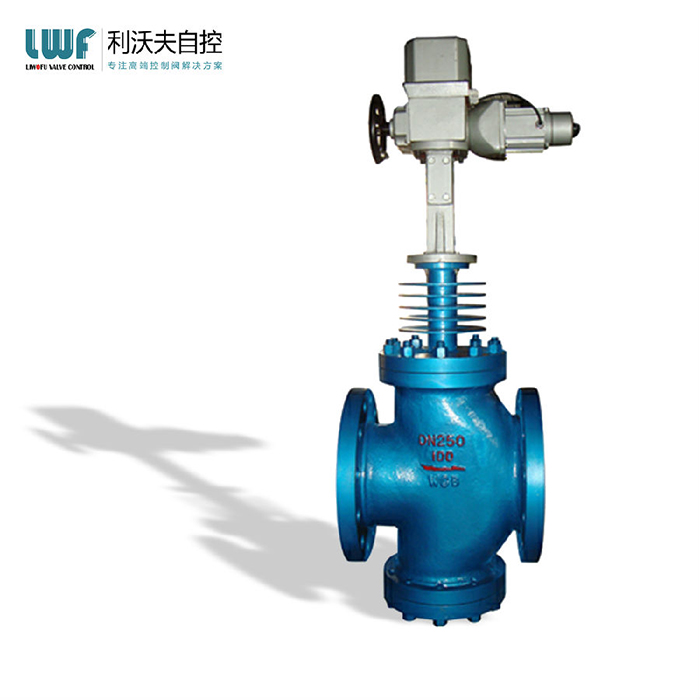

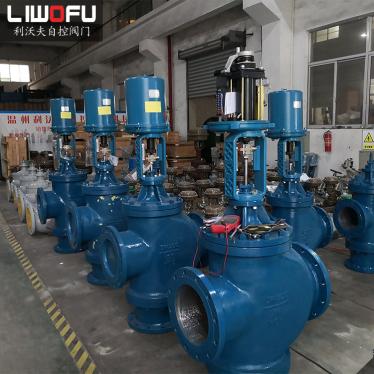

ZDLQ X電動三通調節閥

電動三通調節閥是由單、雙座閥改型而成，并利用閥芯自身導向。分流調節閥工作時，一個通路處全關，另一個通路在全開的位置，關閉時受力與單座閥相似。電動三通調節閥閥芯與套筒閥的套筒一樣，其節流面積又開打窗口和打小孔兩種，后者有降低噪聲、減少共振的功能。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

電動三通調節閥說明

電動三通調節閥以電源為動力，接受統一的信號0 ~ 10mA DC或4-20mA Dc驅使閥門]開度與此操作信號相對應，達到對壓力、流量、液位、溫度等工參數的調節。

電動三通調節閥由于其調節精度高，動作穩定可靠，以及一閥多用的有特點，被使用的范圍越來越廣泛，已涉及到多個領域當中。

與其他電動閥一樣，電動三通閥主要分為執行器和閥體兩個部分。閥體主要由以下部分構成：

●主體部分：閥體、閥座、閥芯、閥桿、閥蓋、套筒。

●配件部分：壓板、防塵閥、填料、螺柱、螺母及各種墊片組成。

電動三通調節閥結構

電動三通調節閥是由單、雙座閥改型而成，并利用閥芯自身導向。分流調節閥工作時，一個通路處全關，另一個通路在全開的位置，關閉時受力與單座閥相似。

由于小口徑不平衡力小，當DN≤80時，合流調節閥可以用于分流場合。

電動三通調節閥閥芯與套筒閥的套筒一樣，其節流面積又開打窗口和打小孔兩種，后者有降低噪聲、減少共振的功能。

電動三通調節閥的結構特征及工作原理

ZDLQ/X型電子式電動三通調節閥是由3810L型電子式電動執行機構和三通閥調節機構組成。電動執行機構內置伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單，調節機構有合流和分流兩種作用方式，在某些場合可以替代兩相三通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及減單的配比調節。

口徑：DN20-300

壓力：1.6-6.4MPa

材質：鑄鋼、鉻鉬鋼、不銹鋼等。

正確安裝電動調節閥

1、在安裝前道請確認電動調節閥產品性能和介質流向箭頭是否與運動工況相符，并將閥門內腔插洗干凈，不允許在密封圈和蝶板上有附有雜質異物，未清洗前不允許關閉蝶板，以免損壞密封圈。

2、電動調節閥安裝配套法蘭建議采用碟閥專用法蘭。

3、檢查各聯接部位要求壓緊，即保證填料的密封性，又可保證閥桿轉動靈活。

4、電動調節閥安裝在管道中的位置，zui佳位置為立裝，但不能倒裝。

5、電動調節閥使用中需要調節流量，有氣動執行機構進行控制。

6、金屬密封電動調節閥不適合安裝于管路末端，如必須安裝于管路末端，需采取配裝出口發蘭，防止密封圈積壓，過位。

電動三通調節閥主要技術參數

公稱通徑mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
閥座通徑mm		26	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程		16		25		40			60			100
流量特性		直線
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		三通雙座鑄造球型閥
上閥蓋型式		普通式（常溫），散熱片式（中溫），長頸式（低溫）
配用電動執 行機構型號	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	381L	381LSA-20		381LSB-30		381LSB-50			381LSC-85			381LSC-99
	防爆型	381LXA-20		381LXB-30		381LXB-50

電動三通調節閥結構圖

電動三通調節閥外形尺寸

公稱通徑DN		25	32	40	50	65	80	100	125	150	200
L	PN16/40	185	200	220	250	275	300	350	410	450	550
L	PN64	200	210	235	265	295	320	370	440	475	570
D		225	225	225	225	225	225	225	310	310	310
R		177	177	177	177	177	177	177	226	226	226
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
H1	PN64	165	185	185	205	245	255	270	335	365	430
H3	PN16/40	171	195	200	220	262	277	287	357	377	447
H3	PN64	181	205	205	225	272	282	297	362	392	457
H2		373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	520	520	520	570	570	570
H5		120	120	140	145	190	210	220	270	280	320
重量	PN16/40	16	19	22	23	39	50	59	80	87	115
重量	PN64	21	24	31	33	49	75	92	129	137	170

注：1、其余結構外形尺寸參照ZAZQ電動三通調節閥。

2、表中重量為配用PSL型執行機構數據。

3、閥體法蘭及法蘭端面距可按用戶標準，如：ANSI，JIS，DIN等標準。
