電動蒸汽調節閥的結構特點

發布日期：[2021-08-18] 本文關鍵詞：電動蒸汽調節閥,電動調節閥點擊率：

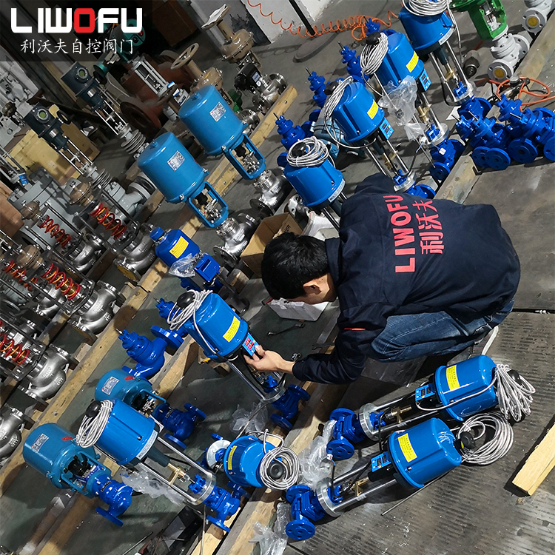

電動蒸汽調節閥由直行程全電子電動執行機構和頂部導向的直通式低流阻單座閥組成。結構緊湊、重量輕、動作靈敏、S流線型流體通道、壓降損失小、閥門電容大、流量特性準確、直接接受調節儀表輸入的（4-20mADC0-10mADC或1-5VDC）等控制信號及單相電源即可控制運轉，單相電源控制工藝管道中流體介質的運行進行自動調節和控制。電動調節閥廣泛用于Jing確控制氣體、液體、蒸汽以及壓力、流量等介質的工藝參數。將溫度、液位和其他參數保持在指定值。

電動蒸汽調節閥產品廣泛應用于化工、石油、冶金、電廠、輕纖、造紙、制藥等工業生產過程的自動調節和遠程控制。標準型、可調截止型、波紋管密封型、夾套絕緣型等。

電動蒸汽調節閥結構特點

1、電動蒸汽調節閥是自動控制系統設備的執行單元，由AC220V電源電壓供電，由DCS、PLC系統輸入，或調整設備。接受。操作器等（4-20mA、0-10mA或1-5VDC）電流或電壓信號可控制運行，全電子電動蒸汽執行器，內部伺服操作和開信號位置反饋采用有機電氣集成結構，位置等功能顯示、手動操作、功能強大、性能可靠、連接方便、調節精度高、直行程輸出推力可改變閥門開度、流體介質的工藝參數可準確改變調節%控制

2、電動蒸汽單座調節閥按作用模式可分；

正作用：電閉式-常開型（當電信號增大時閥位向下位移）《B型》

反作用：電開式-常閉型（當電信號增大時閥位向上位移）《K型》

3、電動蒸汽單座調節閥為直通式單座鑄造球閥，單座柱塞式閥芯，適用于嚴密泄漏要求。并且閥門前后壓差不大，介質有一定粘度或含有纖維雜質。

4、直通式低流阻單座無底蓋頂導結構，只有一個閥座和一個柱塞式閥芯，密封性能好，泄漏少，動作靈敏，流道呈S流線型，有壓降。損耗低，閥門容量大，流量特性準確，可調比大，閥芯導向器導向面積大，抗振性能強等。適用介質泄漏和調節精度雖然有嚴格的要求，但閥門的原因結構是閥桿上的不平衡力比較大，特別是公稱通徑大的時候。因此，閥門的工作壓差很小。

5、通過改變閥芯形狀的設計，如果閥芯形狀不同，流量特性也會不同。等百分比（對數）、線性和快開特性。

6、閥芯可根據工況設計制造。軟密封結構（適用于-20%+120°C溫度范圍內需要密封的酸堿、氣體等介質）。
