在工業自動化過程控制領域，自力式高壓調節閥接收調諧控制單元輸出的控制信號，利用功率操縱來改變介質流量、壓力和溫度等過程參數的zui終控制元件。現有的調節閥與管道的連接不方便，難以很好安裝，同時調節閥需要檢查或維修時，拆卸不方便，減少了檢查和維護。

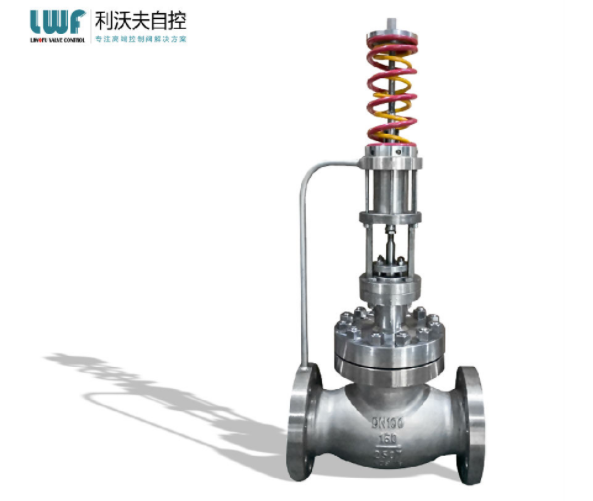

自力式高壓調節閥不需要外部能量，利用調諧介質的能量作為動力源，引入執行器來調節閥芯的位置，改變兩端的壓差和流量來控制前（或后）壓力。
自力式壓力調節閥具有動作靈敏、密封性好、壓力設定點波功率低等優點。廣泛用于氣體、液體和蒸汽介質的減壓和穩壓，或壓力釋放和穩壓的自動控制。
自力式高壓調節閥時請注意以下幾點：
1、冷凝器應高于調壓閥的執行機構，低于閥門的前后。冷凝器在使用前應注滿冷水，約3個月后注水一次。
2、必須在壓力調節閥的適當位置獲得壓力點。閥前壓力應為管徑的2倍以上，閥后壓力應為管徑的6倍以上。
3、為便于現場維護和操作，必須在調壓閥周圍確保適當的空間，并在閥門前后安裝截止閥和旁通手動閥。
4、如果壓力調節閥太大（DN≥100），需要一個固定支架。
5、如果確認介質是干凈的，則可以不安裝第3塊。
6、自動閥可以小于管道直徑，但過濾器和截止閥不能。
利沃夫推薦您查看更多自力式壓力調節閥廠家產品
自力式高壓調節閥主要技術參數和性能指標
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||
額定流量系數（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |||||||||
額定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||||||||||
公稱壓力PN（Mpa） | 1.6、4.0、6.4 | |||||||||||||||||||||
壓力調節范圍（MP a） | 15～50 40～80 60～100 80～140 120～180 160～220 200～260 | |||||||||||||||||||||
流量特性（℃） | 快開 | |||||||||||||||||||||
調節精度（％） | ±5 | |||||||||||||||||||||
使用溫度（℃） | ≤350 | |||||||||||||||||||||
允許泄漏量 | 硬密封（1/h） | 單座：≤10ˉ4閥額定容量（IV級）；雙座、套筒：≤5×10ˉ3閥額定容量（II級） | ||||||||||||||||||||
軟密封（m1/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | ||||||||||||
減壓比 | 大 | 10 | ||||||||||||||||||||
小 | 1.25 | |||||||||||||||||||||
