實施供熱計量的變流量系統，處于動態的變流量運行狀態。為解決變流量供熱系統中水力失調、冷熱不均等問題，提高管理運行水平，改善供熱效果，計算機監控系統應用得越來越多，電動調節閥作為重要的調節手段，在熱力站得到廣泛的應用。熱力站一次側的電動調節閥由現場或遠程監控系統控制，調節換熱器一次側的流量，進而改變提供給熱用戶的供熱量。

但在實際運行中，電動調節閥常出現運行效果不理想，甚到無法進行正常調節、調節閥損壞過快。其原因是多方面的，其中一個重要的原因就是電動調節閥的設計選型不當。由于熱力站距離熱源的遠近不同，系統提供的資用壓頭不同、壓力變化范圍大，影響電動調節閥正常運行，所以工程應用中常采用串聯手動調節閥或壓差控制閥的方式來保證電動調節閥的工作壓降，保證其調節性能。

電動調節閥的設計選型很重要，直接影響系統調節效果的好壞。

一、電動調節閥的技術參數

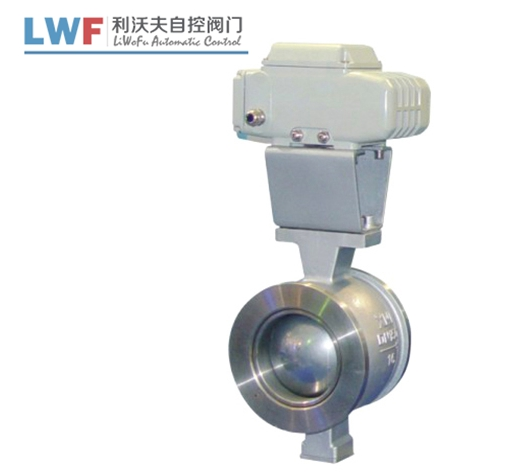

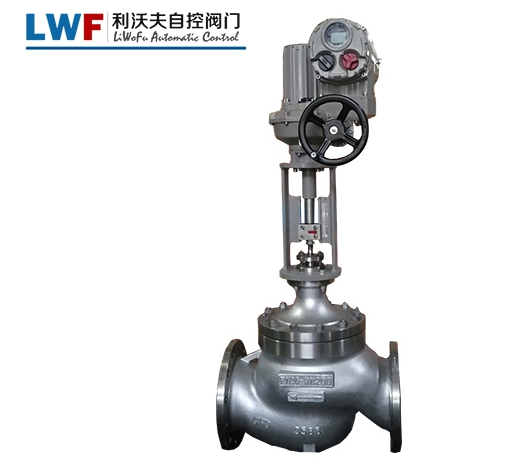

電動調節閥由閥體和執行機構兩部分組成。執行機構根據控制器的信號改變閥門的開度對流量進行調節，實現換熱器換熱量的調節控制。電動調節閥設計選型時涉及的技術參數主要有閥門口徑、流通能力（Kv值）、流量特性曲線、閥權度、關閉壓差等。

二、電動調節閥的流通能力

電動調節閥的流通能力反映的是閥門的通過能力，其定義是閥兩端的壓差為1bar時通過閥門的流量，常用Kv來表示，Kv=Q/■，式中Q——流經調節閥的流量，m3/h；ΔP——調節閥前后的壓差，bar。當閥門全開時獲得zui大的流通能力，此時的Kv值zui大，稱為Kvs；當閥門關閉時流通能力為0，其它開度位置的流通能力用Kv值表示，與閥門的開度相對應。

三、設計選型參數

電動調節閥設計選型時需要的參數主要有流量、閥前壓力、壓差或閥后壓力、溫度等。熱力站供熱范圍內的供熱面積、建筑的保溫性能、散熱器種類、房間的供暖溫度等因素決定了熱力站的供熱負荷，再根據一次網的供回水溫度就可以確定熱力站的一次側流量，進而確定調節閥的流量；調節閥的閥前壓力、壓差或閥后壓力由供熱系統一次網的水壓圖和熱力站的阻力損失求得，根據供熱系統的實際情況確定。

四、設計選型原則

供熱系統zui終目的是熱力工況的平衡，換熱器的換熱量適應供熱負荷的變化。調節閥的開度變化與換熱器換熱量的變化成線性關系，是供熱系統調節的zui佳原則。熱力站水-水換熱器的換熱特性是一條上拋型曲線，所以選擇等百分比流量特性的調節閥。為了在實際工作中保證調節閥的調節性能，要求調節閥的閥權度不應小于0.25～0.3。電動調節閥的閥體口徑按照流通能力Kvs選擇，執行機構的選型需要滿足zui大關閉壓差的要求。

五、設計選型計算

根據熱力站供熱負荷和一次側的供回水溫度計算電動調節閥的流量；

根據一次網的水壓圖、熱力站的阻力和閥權度確定電動調節閥的壓降；

計算所需Kv值；

查選型樣本，選取大于Kv值且zui近一檔的Kvs值，選擇調節閥的口徑；

計算實際全開時的壓降，再計算實際閥權度，不宜小于0.25～0.3，如果不滿足要求，一般可縮小一號口徑進行重新核算；

查看選型樣本中的允許壓差、允許溫度并選擇閥型；

根據選型樣本選擇與閥體匹配的執行機構，并滿足關閉壓差要求，確定控制信號類型。
